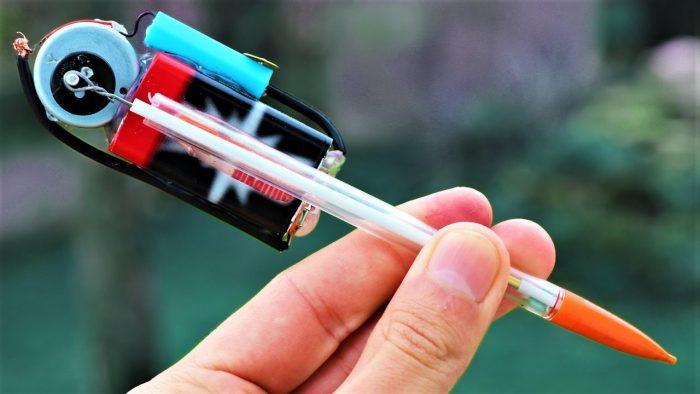

Как сделать тату-машинку

В этой статье мы расскажем, как сделать тату-машинку своими руками, используя подручные материалы. Это легкая и удобная вещь, которую люди, увлекающиеся татуировками, делают десятками. Конструкция самодельной тату-машинки проста, ничего нового мы не расскажем, но зато опишем процесс изготовления максимально подробно, расскажем о некоторых тонкостях, о которых вы могли не знать, и, конечно, приведем несколько пошаговых инструкций.

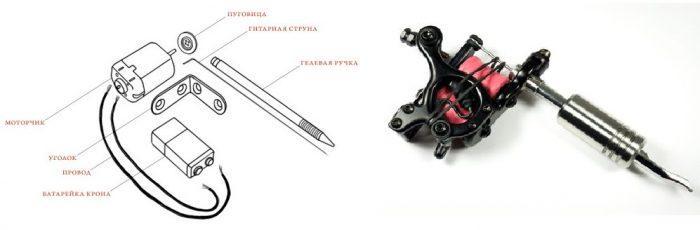

Из чего состоит самодельная тату-машинка?

Самым распространенным среди самодельщиков является роторный тип тату-машинки.

Имея все необходимые компоненты, такое устройство можно собрать минут за 15. Рассмотрим, какие детали могут потребоваться.

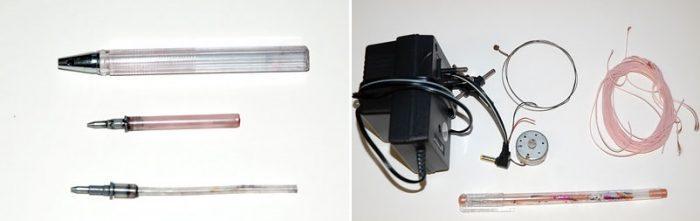

Основа. Гелевая ручка либо автоматический карандаш (нужно предварительно разобрать). Необходимо снять наконечник пасты, слить гель (если это гелевая ручка), взять тонкую иголку и надавить на шарик, чтобы тот выпал. Игла будет «трудиться» в полученном отверстии.

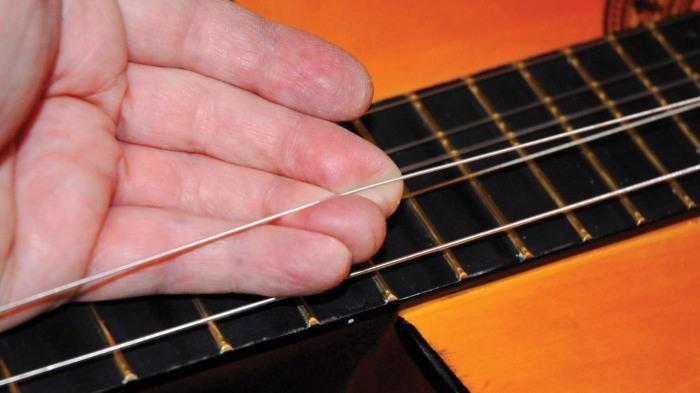

Игла. Обычно это гитарная струна с остро заточенным концом. Нередко на струны наматывается спираль, которую предварительно нужно отмотать. Струна хороша тем, что отлично держит краску, не деформируется и не ржавеет. В таких условиях другие материалы (такие как нихром, сталь и проч.) не справляются с поставленной задачей.

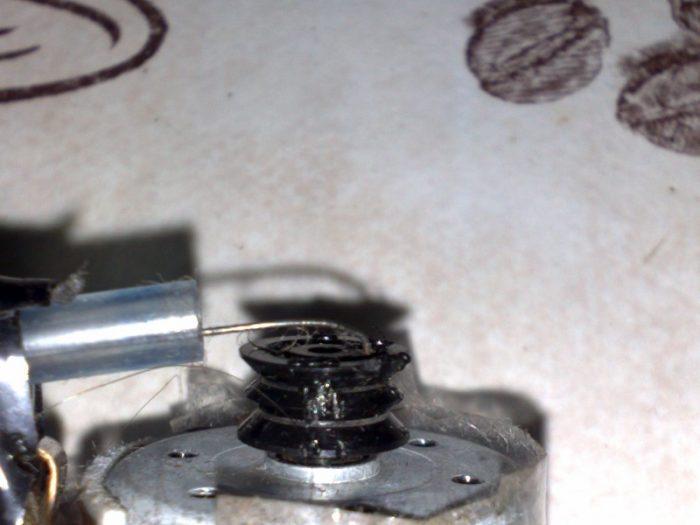

Маховик. Своего рода коленчатый вал. На любом электродвигателе от магнитофона можно найти такой маховик, но важно, чтобы он был пластмассовым (встречаются и латунные). На маховике сверлится отверстие, если это невозможно, отверстие проделывается раскаленной иголкой или тонким гвоздем. Отверстие должно находиться в 1,5-2 мм от центра круга, но помните, что данное расстояние – это ход иглы.

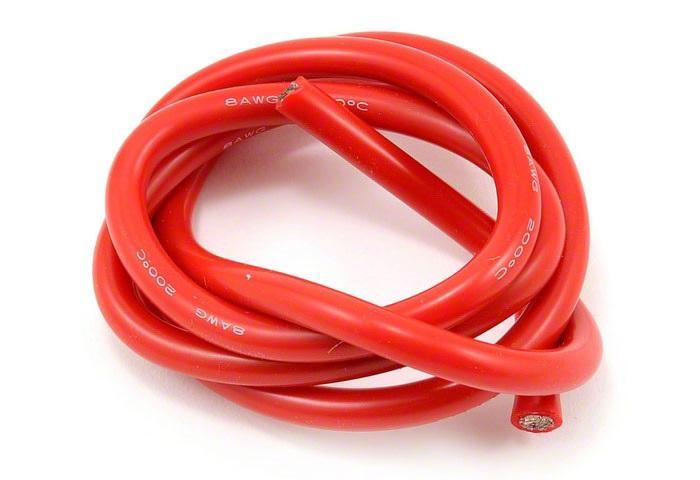

Провода. Должны быть мягкими, чтобы не «стояли», а свободно висели. Еще жесткие провода часто обрываются, если оборвутся под самим моторчиком – его придется полностью заменить.

На заметку! Незаточенный кончик струны (примерно 5 мм) сгибается на 90°. Этот участок войдет в отверстие, проделанное на маховике. В итоге игла будет двигаться вертикально во время вращения моторчика. Что касается длины самой струны, то она зависит от типа ручки, а потому подбирается опытным путем.

Струны можно затачивать надфилем или нулевкой, хотя можно использовать и точильный станок. Для крепления моторчика к ручке можно использовать клей, хотя лучше изготовить подставку из листа алюминия, после чего изолентой либо скотчем закрепить стенд в подходящем месте.

Что же, с основными моментами разобрались, тату-машинку, как видим, несложно сделать своими руками, т. к. в доме можно отыскать все необходимые материалы. Теперь от теории перейдем к практике и покажем несколько вариантов изготовления машинки для татуировок.

Вариант №1. Тату-машинка из гитарной струны и детской игрушки

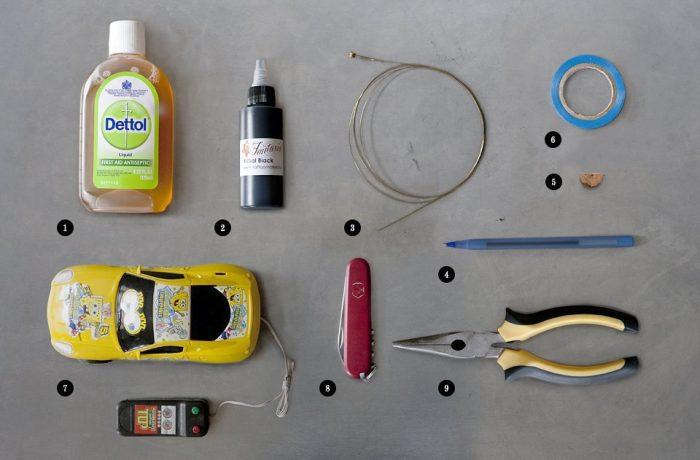

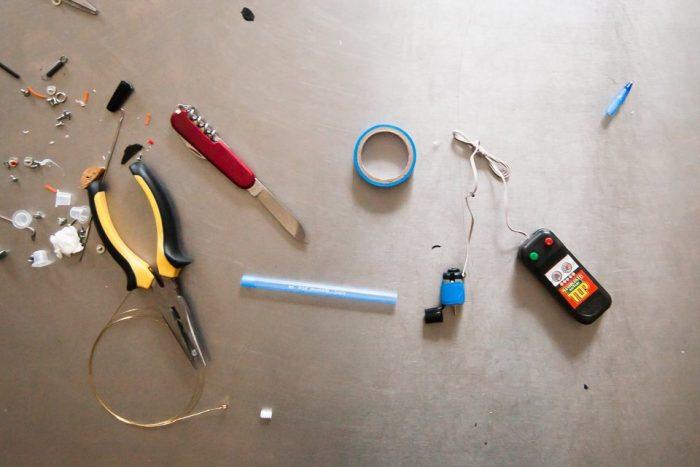

Шаг 1. Для начала подготавливается все необходимое – гитарная струна, электромотор от детской игрушки и еще несколько простых деталей.

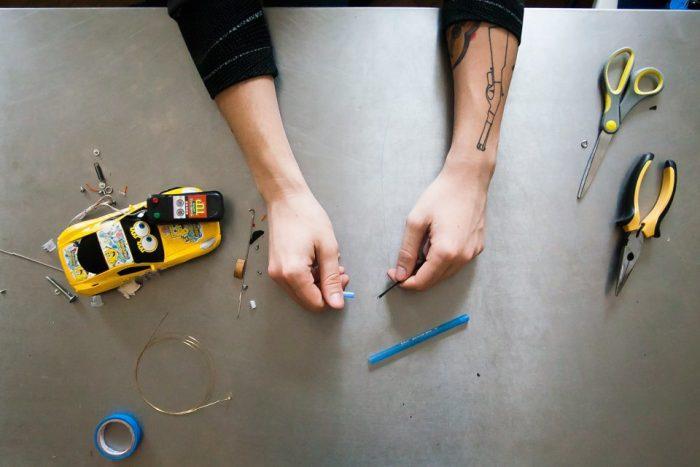

Шаг 2. Из ручки извлекается стержень и тщательно промывается.

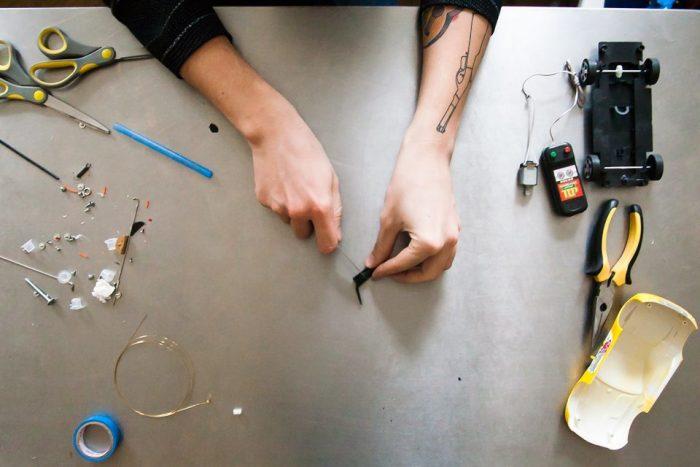

Шаг 3. Колпачок ручки обрезается (где-то на 2/3 длины).

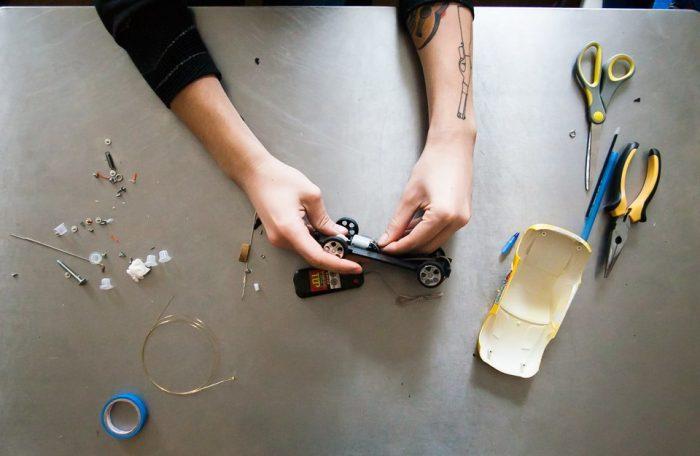

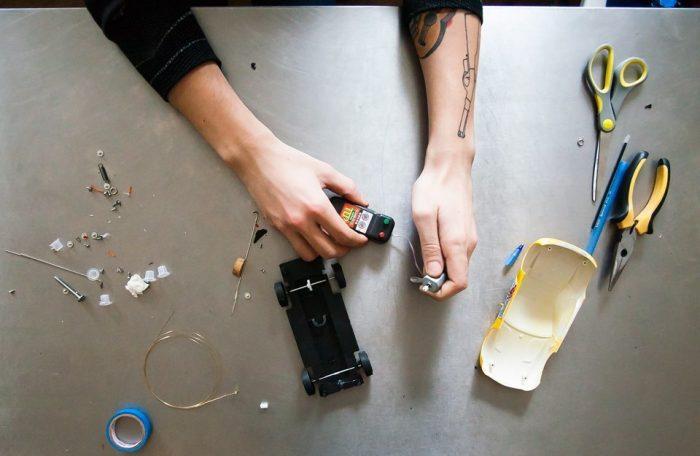

Шаг 4. Моторчик аккуратно извлекается из игрушки. Стоит заметить, что итоговый результат зависит от типа самой игрушки. Так, в нашем примере получится своеобразная тюремная тату-машинка: один человек будет бить татуировку, а другой, держа пульт управления, постоянно удерживать кнопку нажатой. Вы же можете сделать другую версию прибора.

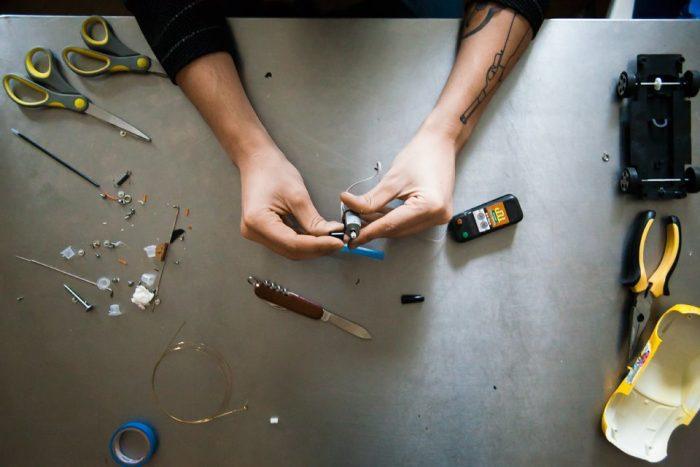

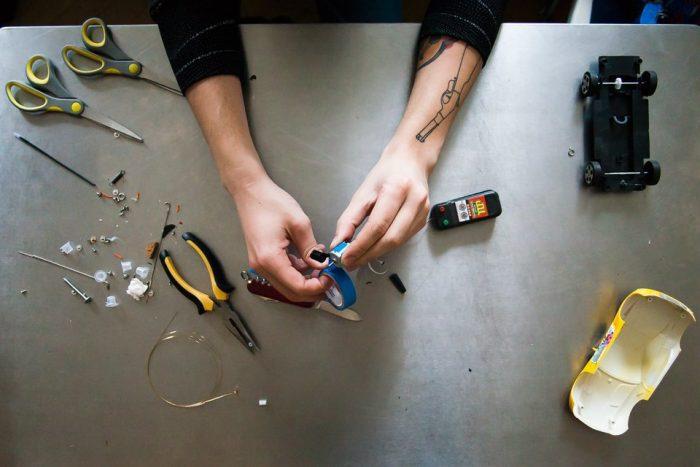

Шаг 5. Колпачок ручки соединяется с моторчиком при помощи изоленты.

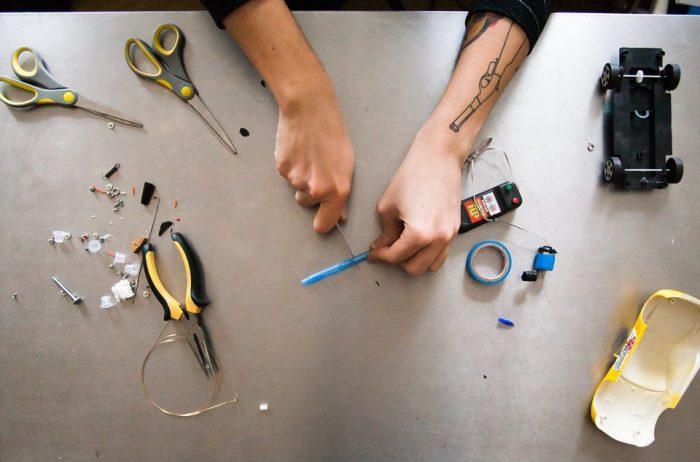

Шаг 6. Корпус ручки (вместе со стержнем) обрезается примерно на 1/3 от длины. Затем корпус вставляется в колпачок, а в него (в корпус) помещается стержень.

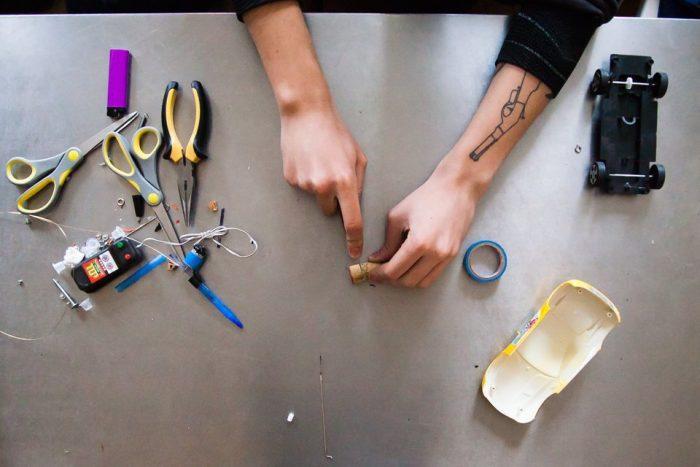

Шаг 7. Берется винная пробка, от нее отрезается небольшой кусочек. Полученный обрезок плотно сажается на вал электромотора.

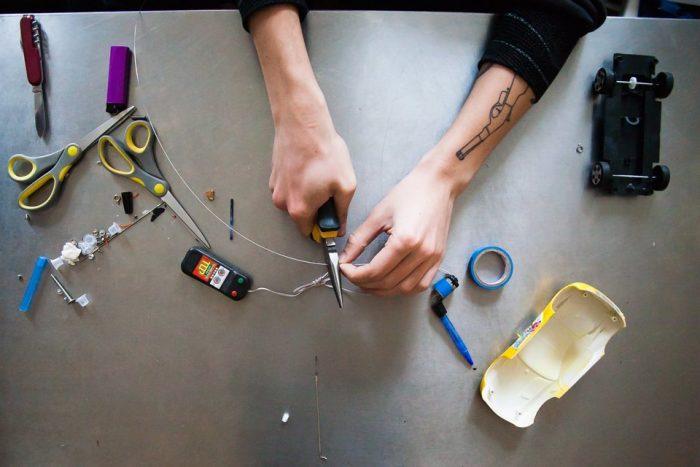

Шаг 8. Затем обрезается струна – примерно на 1,5-2 см больше, чем длина стержня.

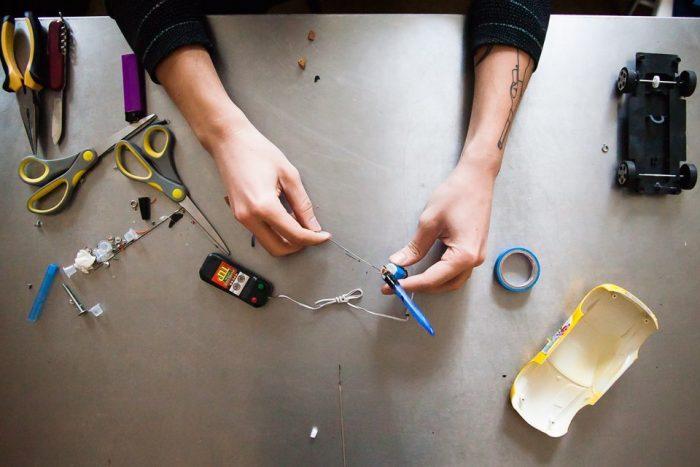

Шаг 9. Струна вставляется в стержень. Задний край струны загибается и вставляется в пробку максимально близко к оси вала. Это очень важно, ведь именно от данного момента будет зависеть диапазон колебаний иголки, а значит, и точность рисунка.

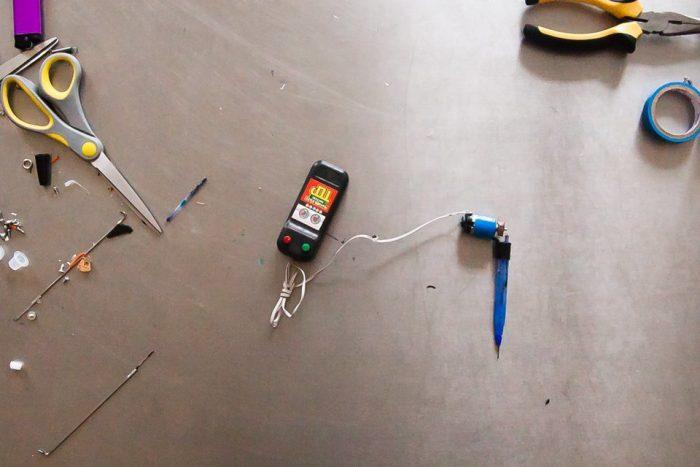

Шаг 10. Если все было сделано правильно, то при включении моторчика игла начнет совершать поступательные движения.

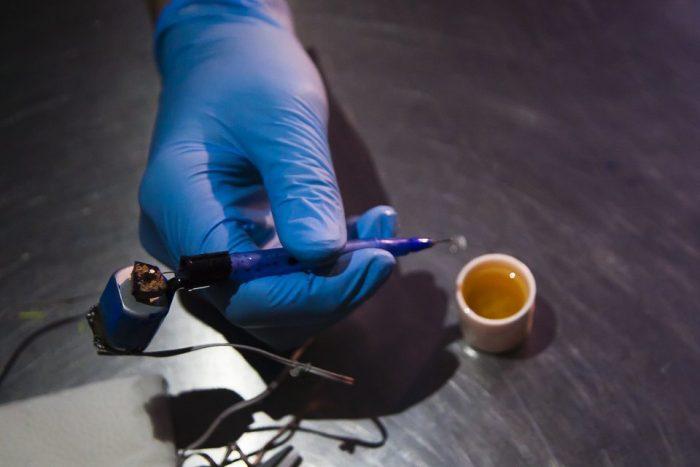

Шаг 11. Настало время проверить работоспособность тату-машинки. Для начала игла дезинфицируется зажигалкой и спиртом, а кожа обрабатывается специальным антисептиком. Далее включается моторчик, игла опускается в чернила. Все, можно начинать наносить рисунок!

Основные ошибки, которых можно избежать

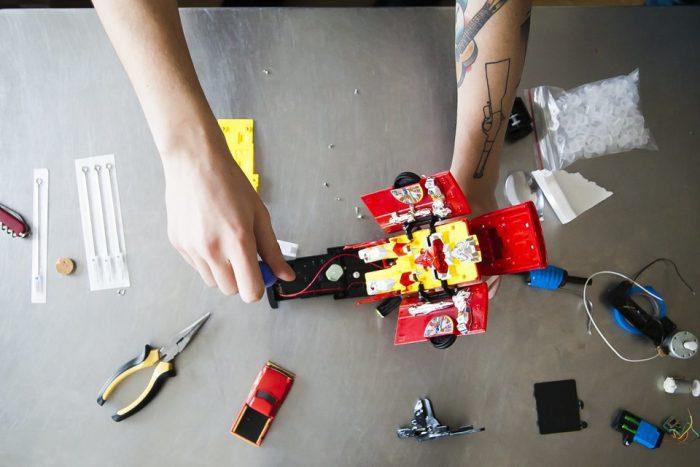

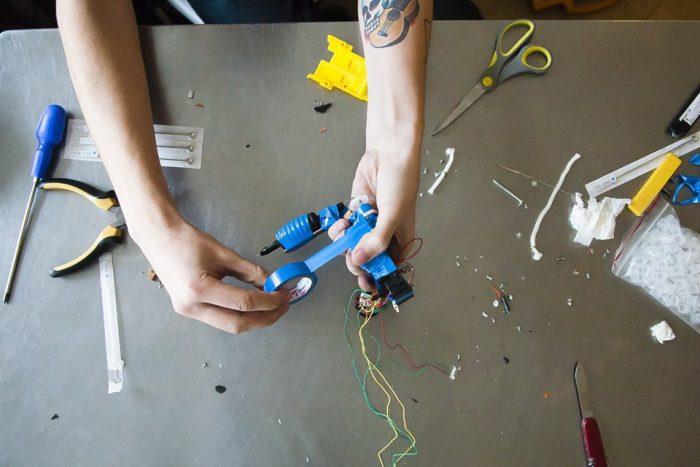

Изначально автор мастер-класса использовал автобус-трансформер, имеющий сложную конструкцию. Блок питания у игрушки был внушительных размеров, а потому тату-машинка получился громоздкой и, очевидно, не самой привлекательной. Зато при работе мигала разноцветными огнями и даже играла простенькую мелодию.

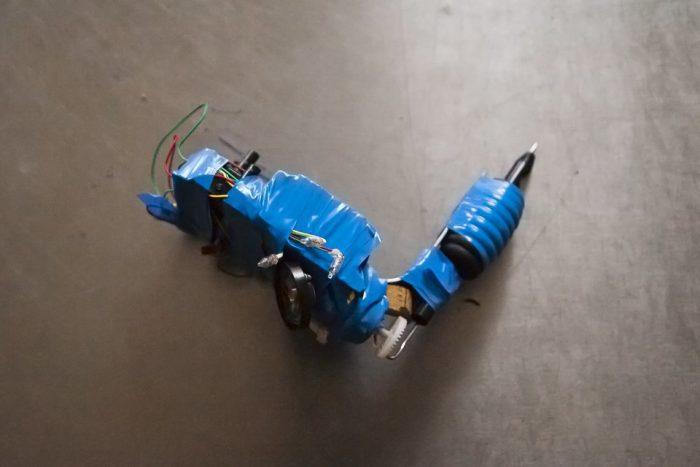

На фото ниже видно, что вместо ручки использовался фабричный держатель, а рамой послужила обычная ложка. Но все это в итоге оказалось пустой тратой сил и времени, а самой крепкой стала как раз самая простая конструкция.

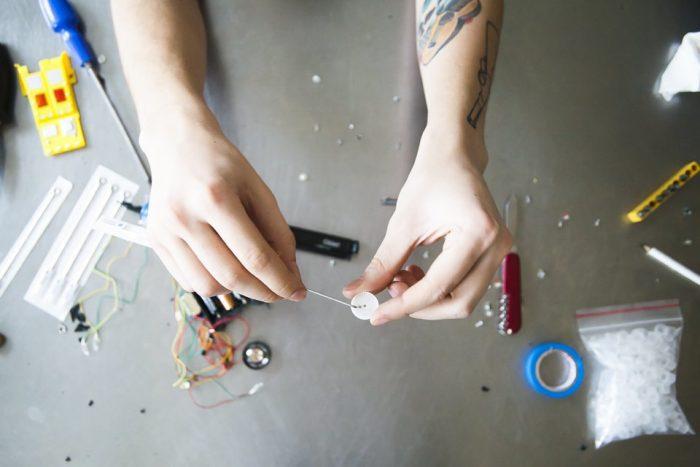

Не самой удачной была попытка зафиксировать иглу на валу пластиковой шестеренкой. Игла все время выпадала из колеса или цеплялась за него.

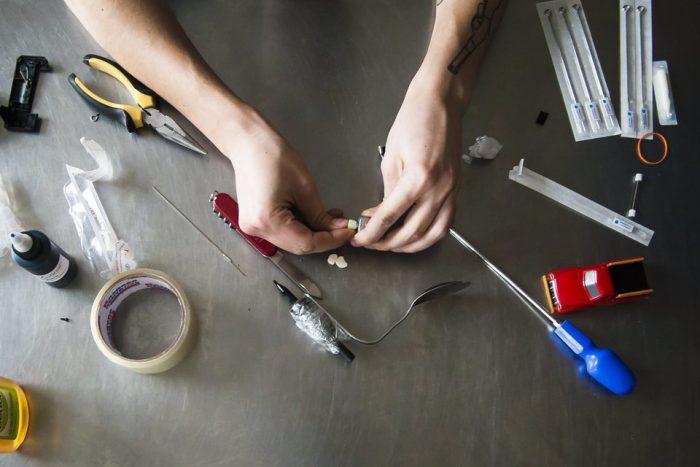

Крепление иглы при помощи ластика – тоже сомнительная затея. Он разваливался на части и мешал движению иглы.

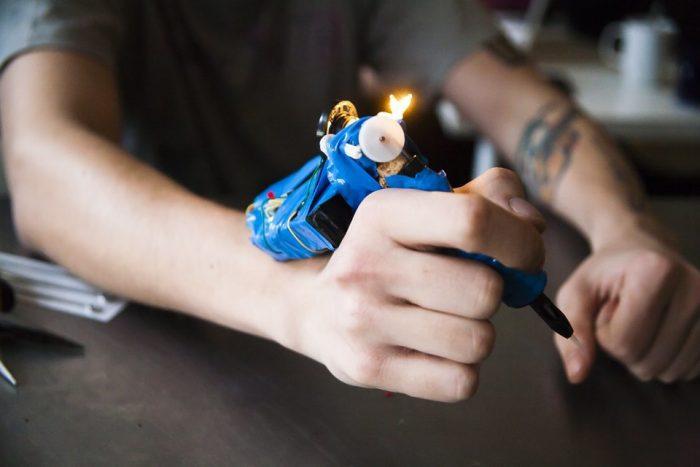

Невзирая на все злоключения, данная конструкция смогла проработать несколько часов, хотя игла и вылетала все время.

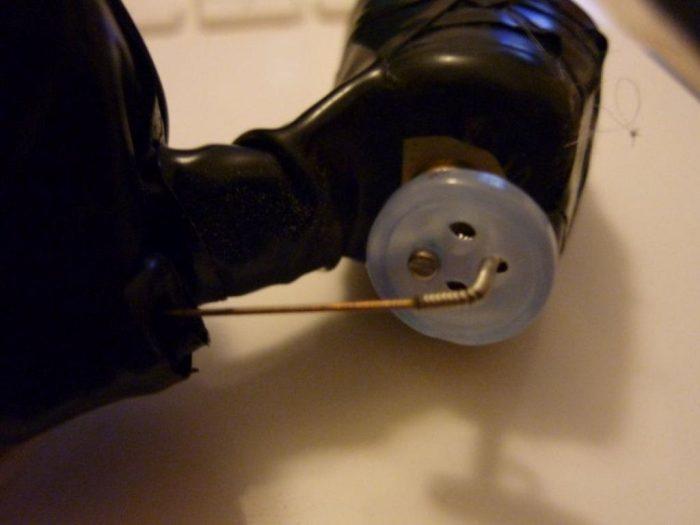

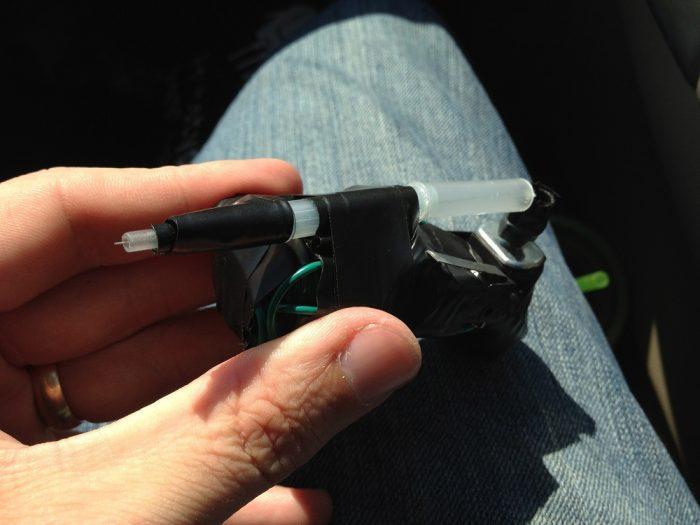

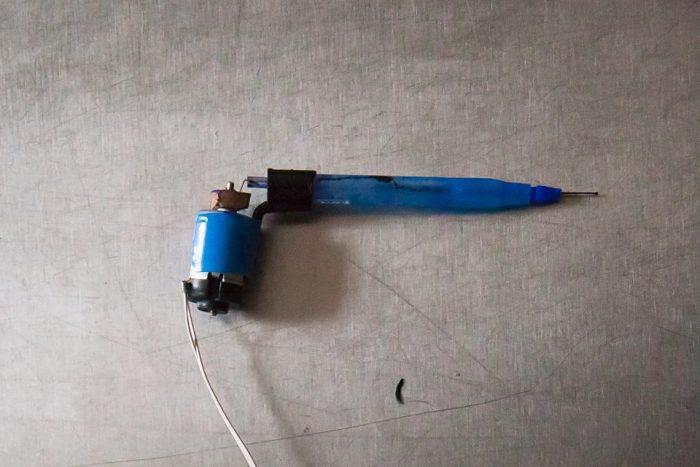

Вторая версия машинки подобных недостатков не имела, вот только струна при работе «ходила» в разные стороны примерно на 1 мм. Для решения этой проблемы из бумаги была свернута очень тонкая трубочка (диаметром 1 мм), которую расположили между корпусом ручки и струной.

Вариант №2. Тату-машинка из струны, ложки и ручки

Еще одна бюджетная конструкция машинки, для изготовления которой нужно подготовить:

• моторчик;
• изоленту;

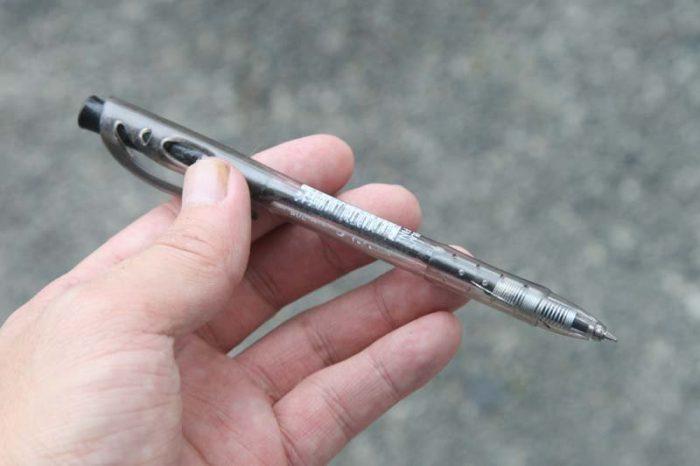

• автоматический карандаш или старую шариковую ручку;
• гитарную струну.

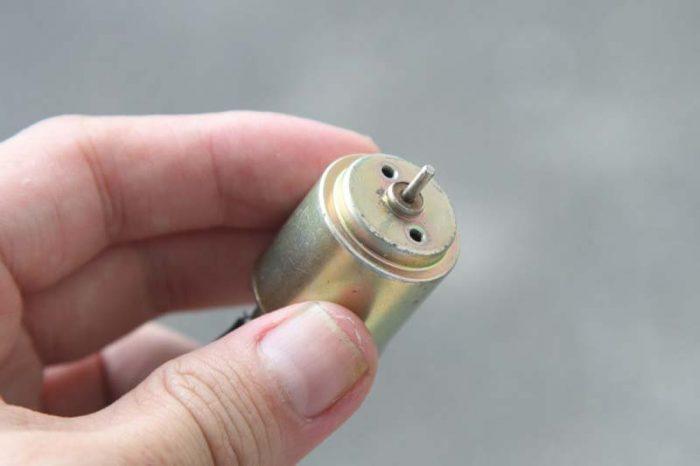

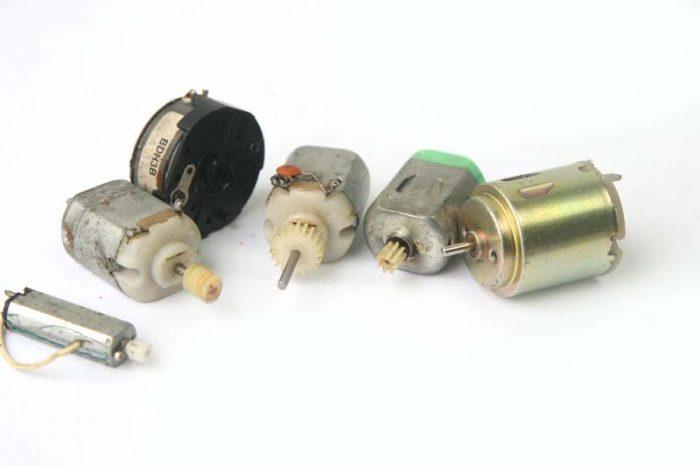

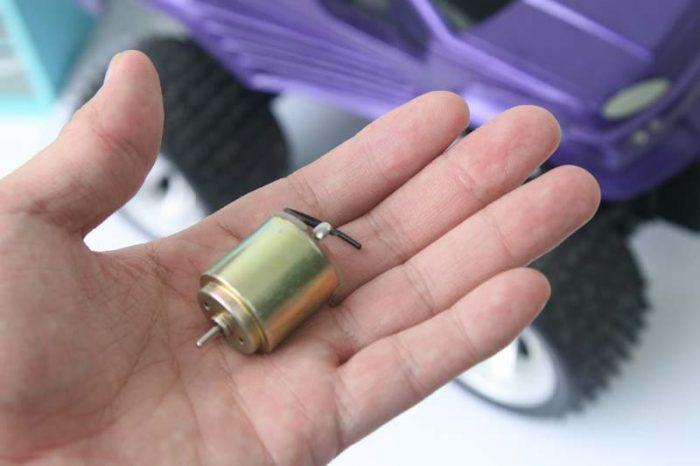

Шаг 1. Работы начинаются с моторчика. Как и в предыдущем варианте, подойдет любая электронная детская игрушка. Вот как выглядят такие моторчики.

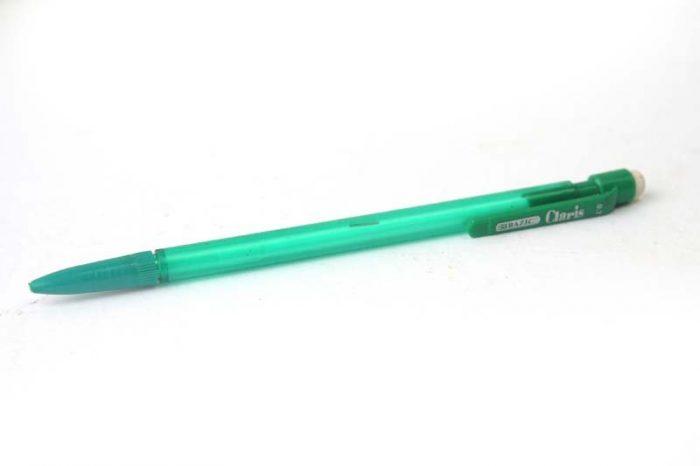

Шаг 2. Далее берется старый автоматический карандаш.

Из карандаша выбрасываются все внутренности.

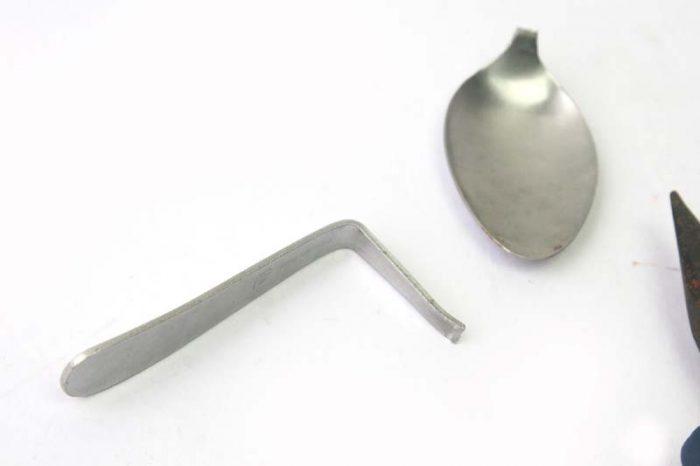

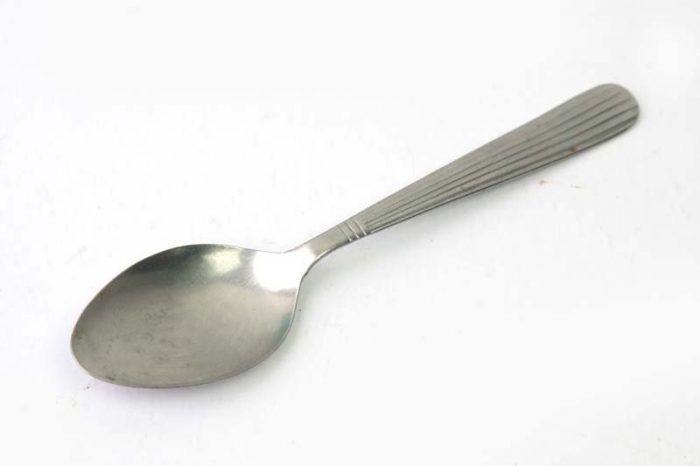

Шаг 3. Чтобы закрепить моторчик, понадобится что-то крепкое. В этом примере используется ложка. Для тату-машинки потребуется только ручка, которая загибается в виде буквы «Г» (как показано на фото).

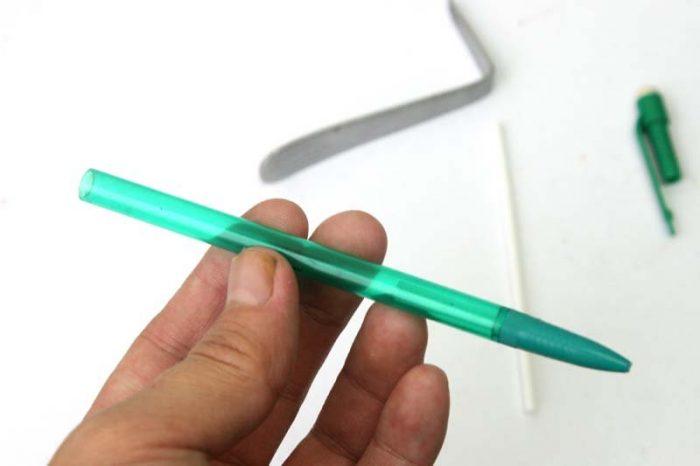

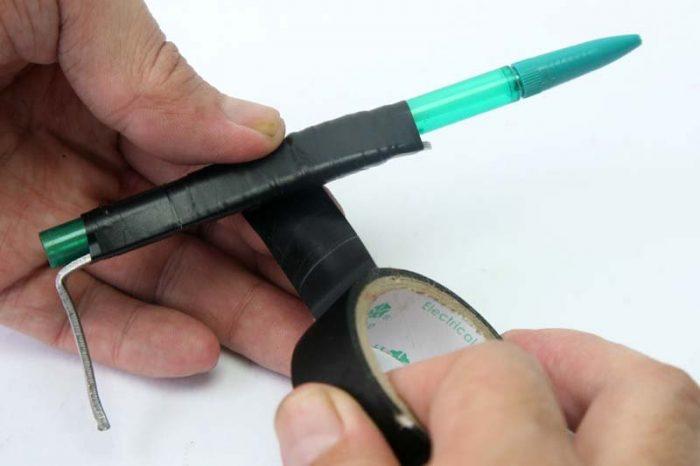

Шаг 4. Теперь берется корпус от карандаша. К нему изолентой приматывается ручка от ложки, максимально надежно и крепко.

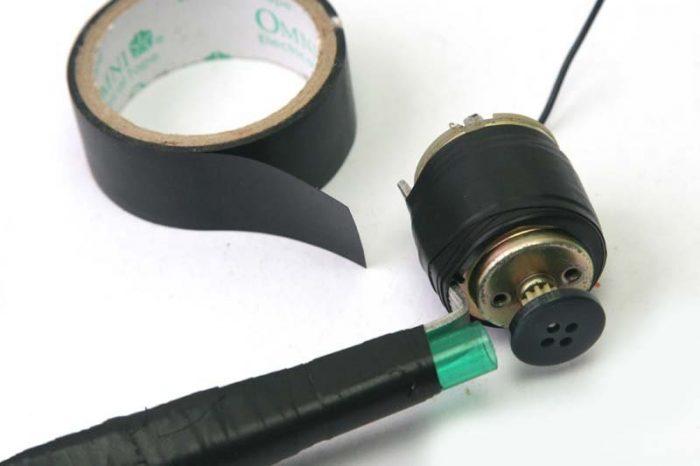

Шаг 5. На любом моторчике из детской игрушки на валу всегда имеется небольшая пластиковая шестеренка. Эта шестеренка не снимается, напротив – к ней суперклеем приклеивается пуговица.

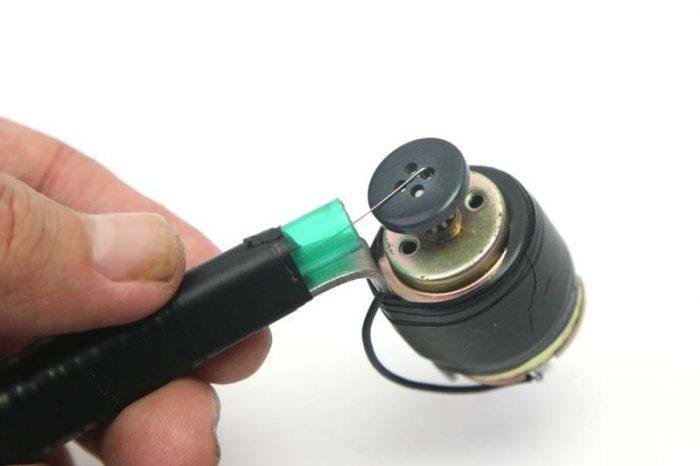

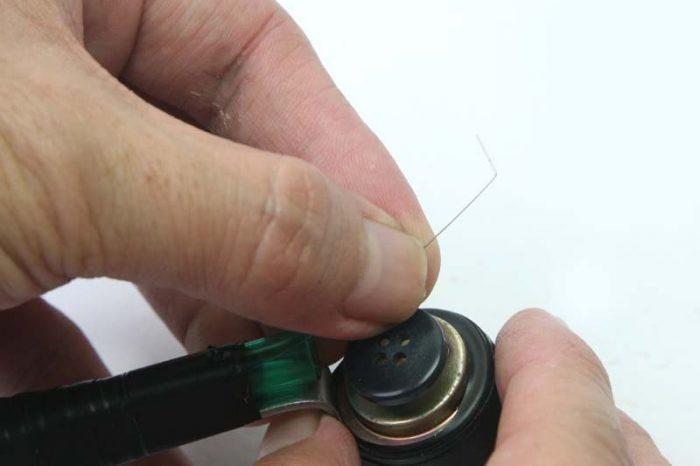

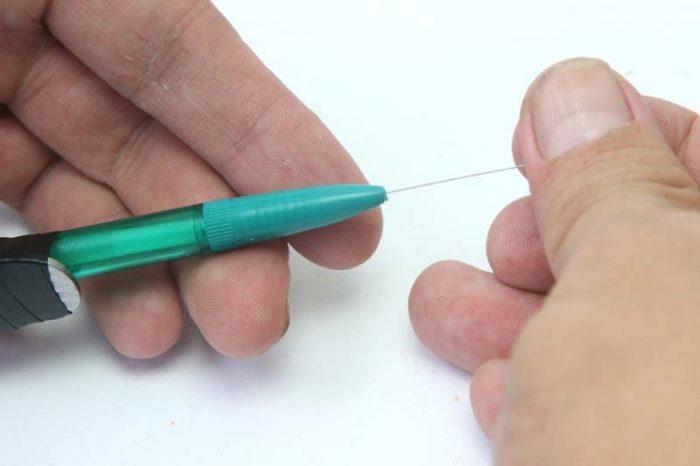

Шаг 6. Берется струна, вставляется внутрь корпуса. Один конец струны загибается и помещается в пуговицу.

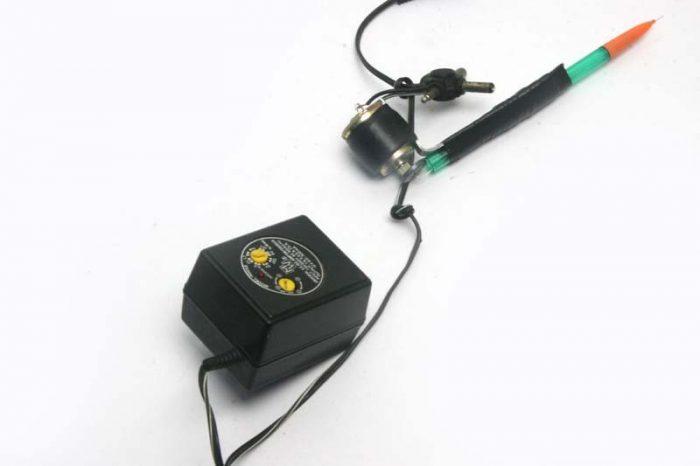

Шаг 7. Машинка практически готова, осталось лишь подать на моторчик питание. Для этих целей можно использовать блок питания (регулировка напряжения должна быть в диапазоне 3-12 Вт) или батарейки. Чтобы было удобнее, можно установить кнопку включения или поставить выключатель.

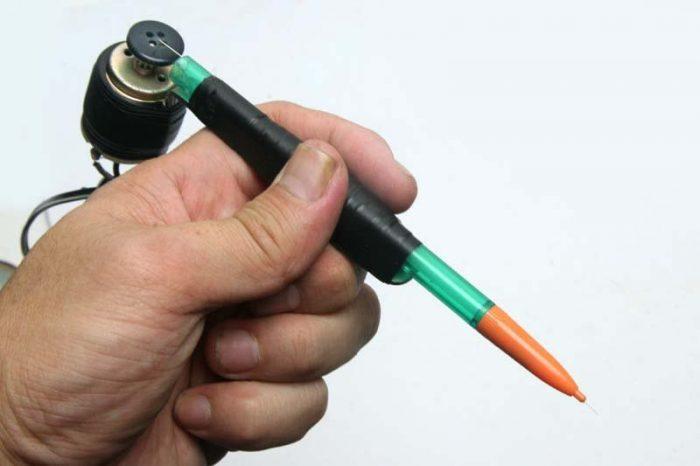

Собственно, все. Самодельная тату-машинка готова к созданию шедевров!

Вариант №3. Тату-машинка из шприца (без струны)

Предлагаем вам еще один вариант изготовления тату-машинки – в этот раз не из гитарной струны, а из медицинского шприца.

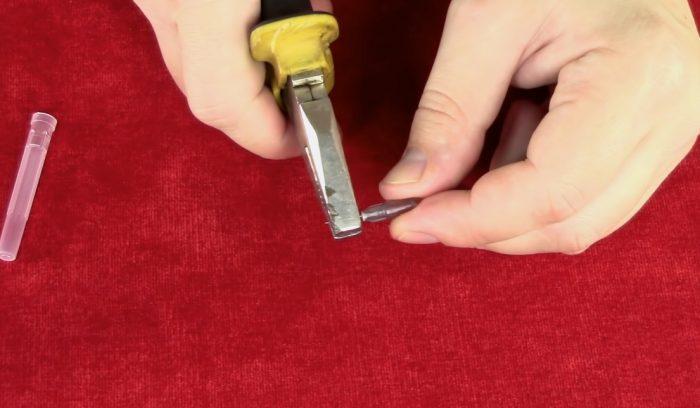

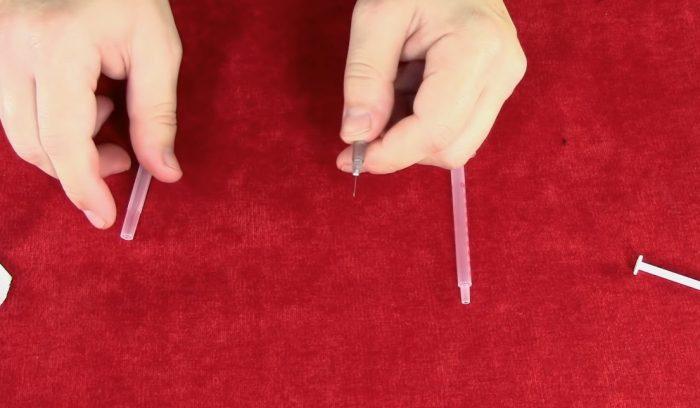

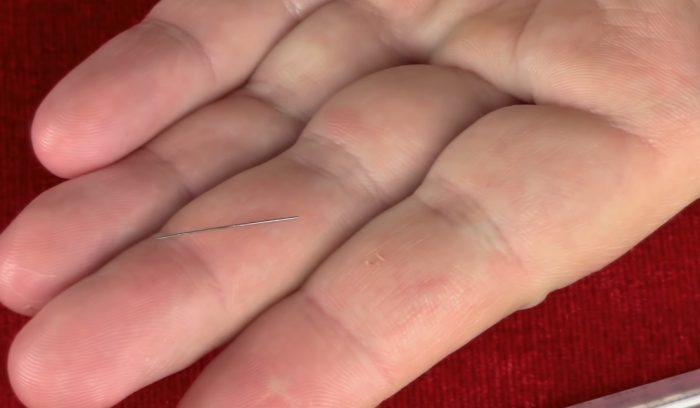

Шаг 1. Вначале берется небольшой медицинский шприц, разбирается. Плоскогубцами извлекается иголка шприца (как на фото).

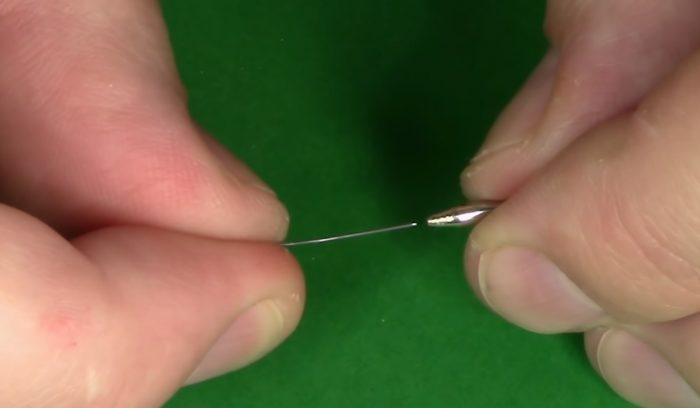

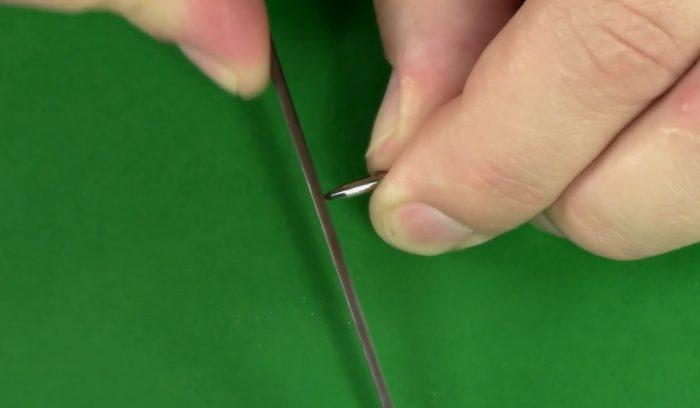

Шаг 2. Берется стержень от гелевой ручки (предварительно тщательно промытый). Кончик стержня стачивается напильником, чтобы в отверстие свободно проходила иголка.

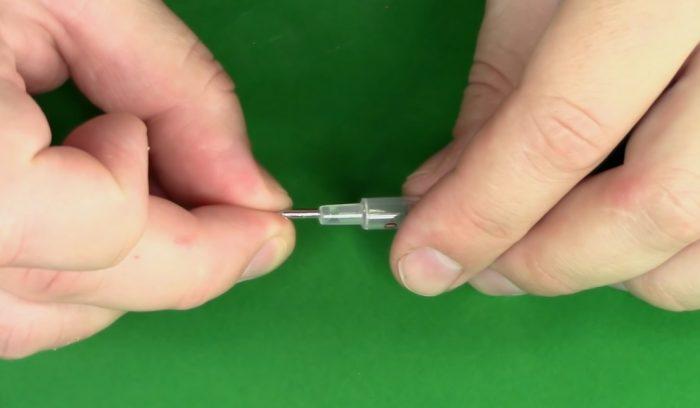

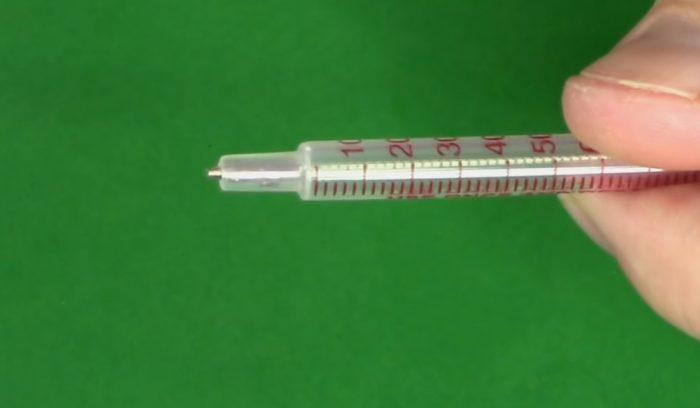

Шаг 3. При помощи суперклея в нижней части шприца приклеивается наконечник ручки, чтобы в итоге получилось следующее.

Шаг 4. С одной стороны верхняя часть шприца обрезается (лучше использовать канцелярский нож).

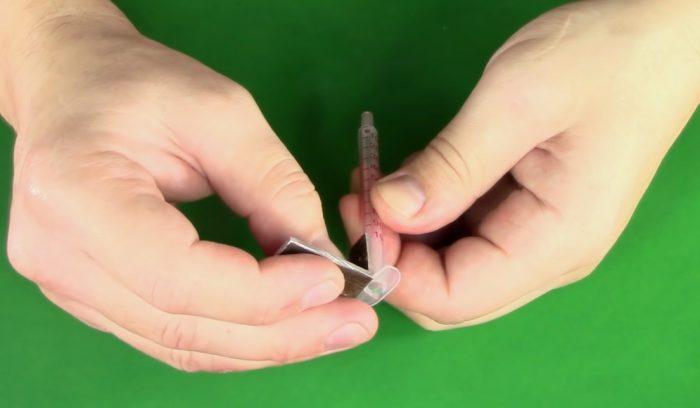

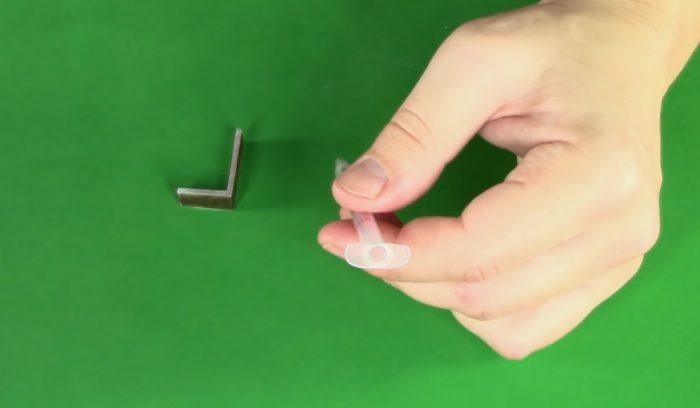

Шаг 5. Берется металлический уголок (как отмечалось ранее, его можно изготовить из ручки ложки) и при помощи того же суперклея приклеивается к шприцу (с обрезанной стороны).

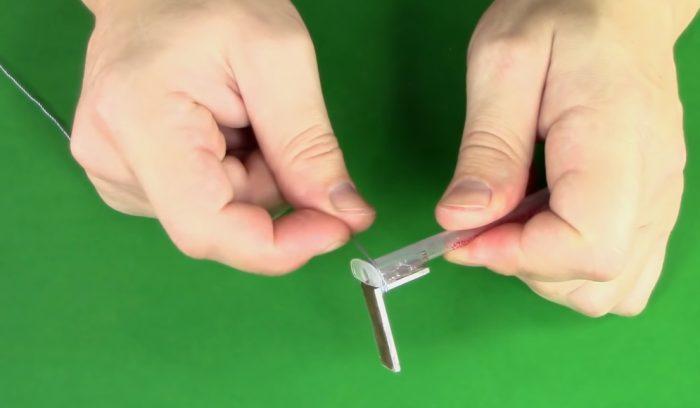

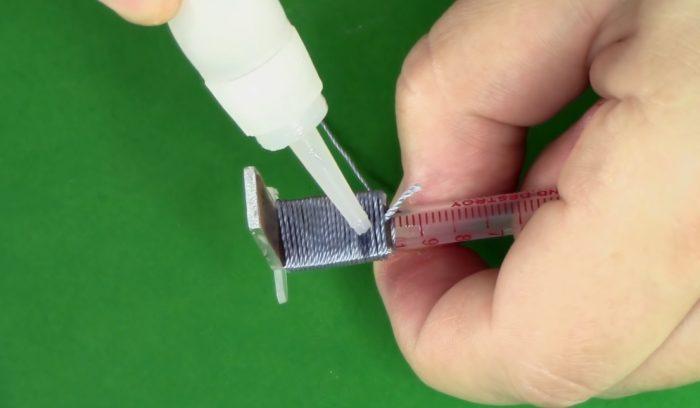

Шаг 6. Уголок дополнительно приматывается прочной ниткой (капроновой). Затем нитка поливается суперклеем.

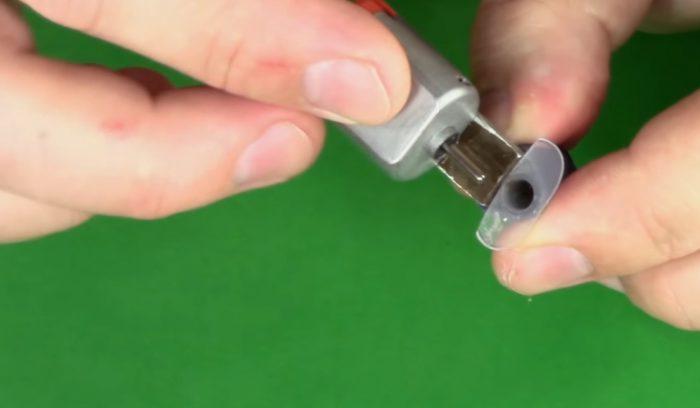

Шаг 7. К свободной части уголка приклеивается электромоторчик от детской игрушки.

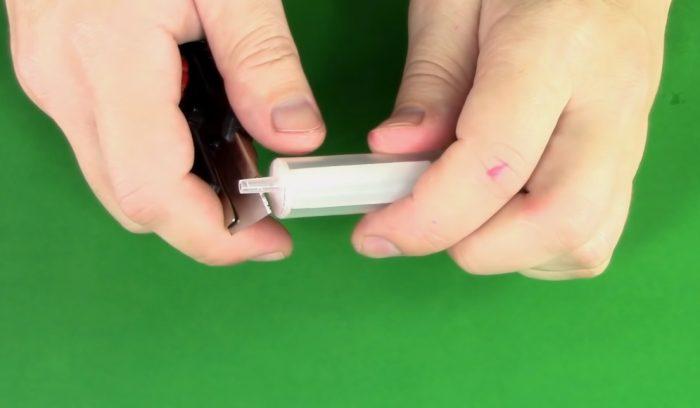

Шаг 8. Берется большой шприц, его кончик обрезается.

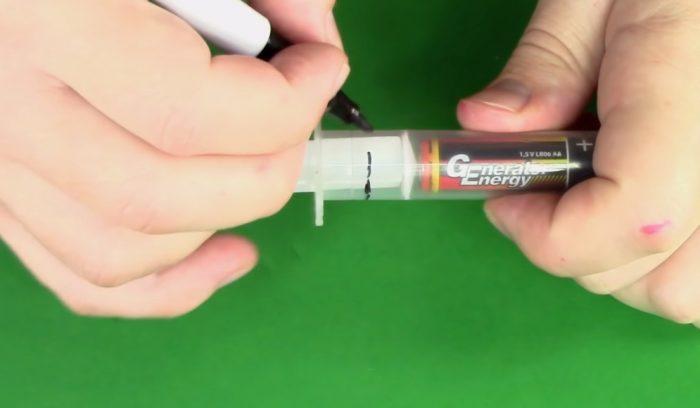

Внутрь вставляется батарейка, затем поршень ставится на место. Отмечается линия примерно на 1 см выше батарейки.

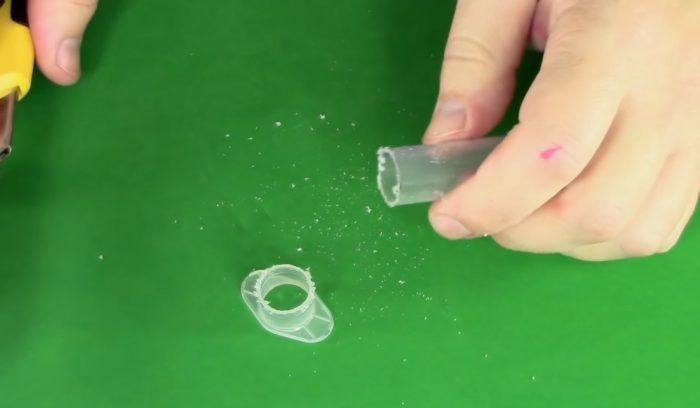

Выполняется обрезка шприца по намеченной линии.

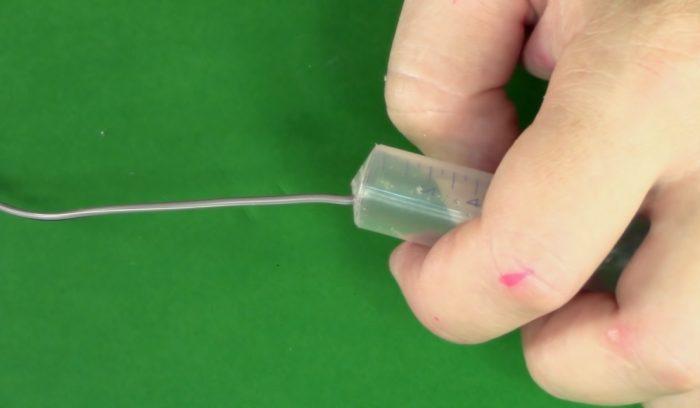

Шаг 9. Зачищенный (и предварительно загнутый) конец провода вставляется в шприц через нижнее отверстие, приклеивается.

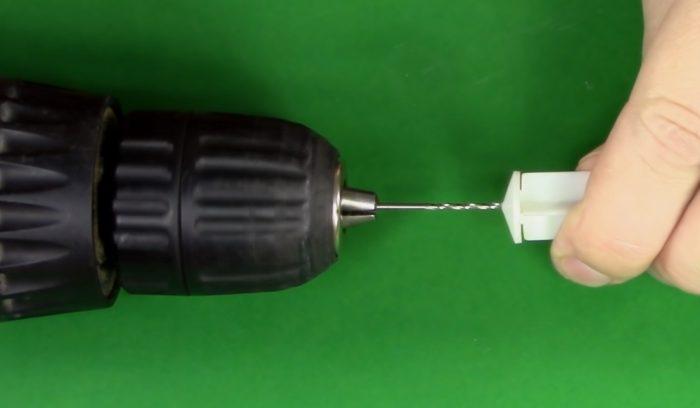

Шаг 10. По центру поршня от большого шприца сверлится небольшое отверстие (как на фото).

В полученное отверстие закручивается шуруп (не до самого конца).

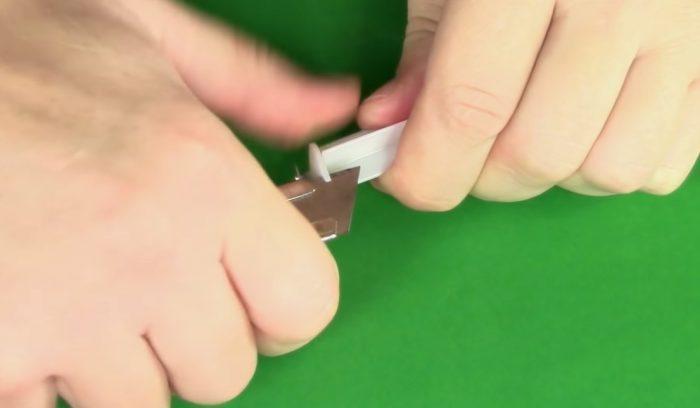

Проделывается вырез в нижней части шприца (той, что выталкивает жидкость).

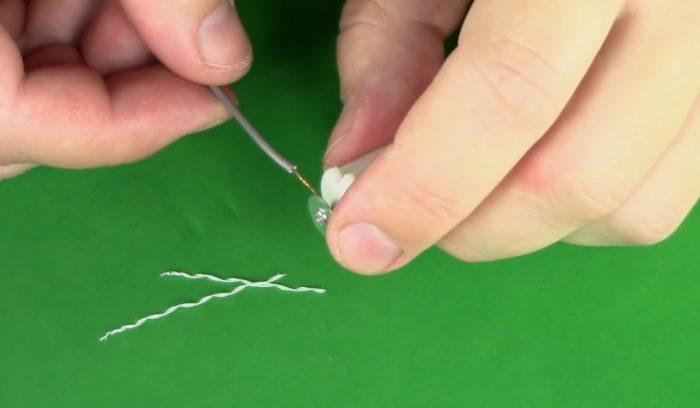

Шаг 11. На ножку шурупа надевается конец второго провода, тоже зачищенный. Затем шуруп докручивается до упора.

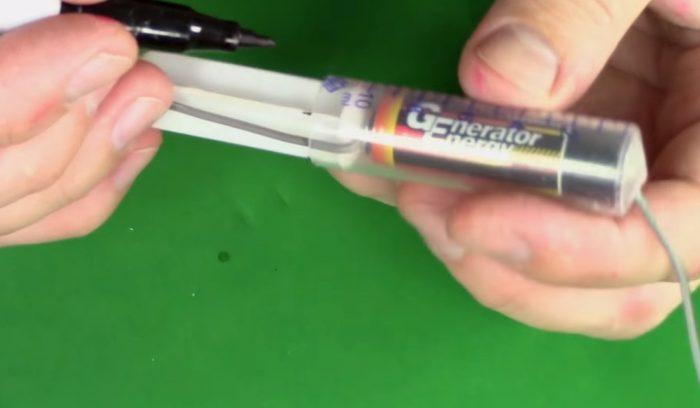

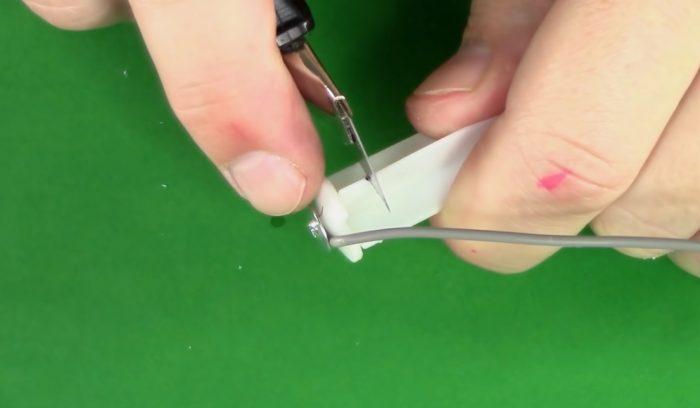

Шаг 12. Поршень вставляется в шприц, отмечается его (поршня) выступающая часть. Затем по отметке поршень обрезается ножом.

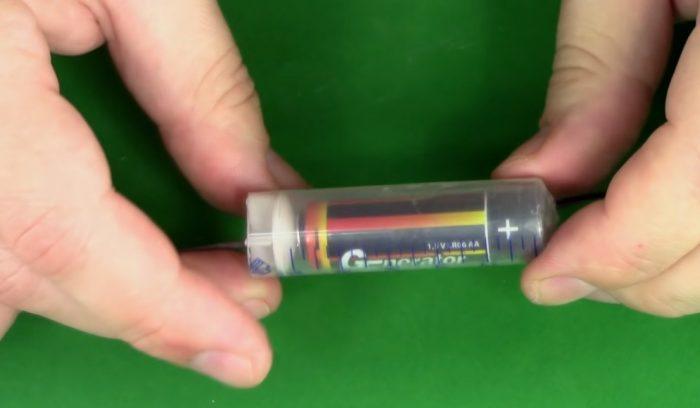

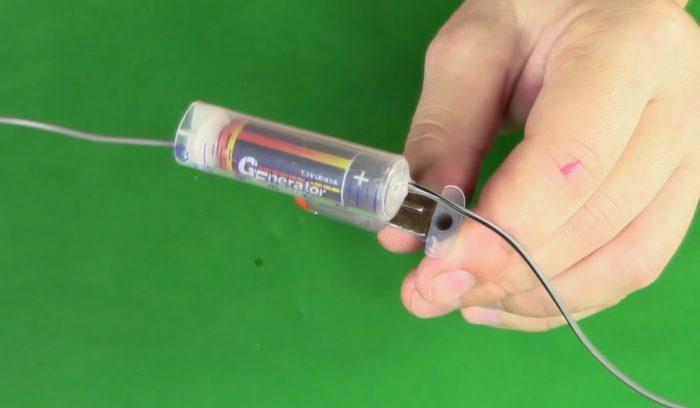

Шаг 13. Собирается вот такая конструкция.

Используя все тот же суперклей, конструкцию следует приклеить на верхнюю часть моторчика.

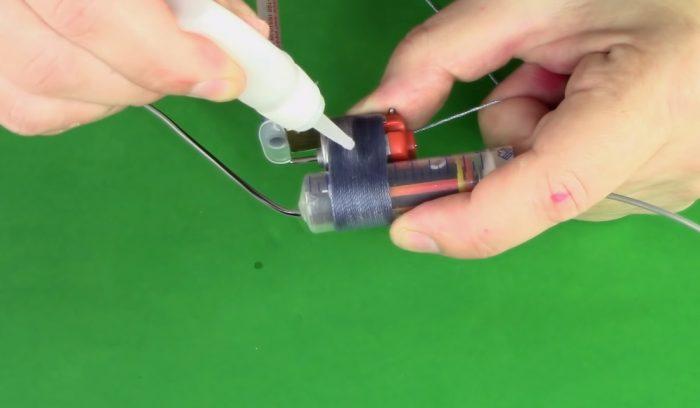

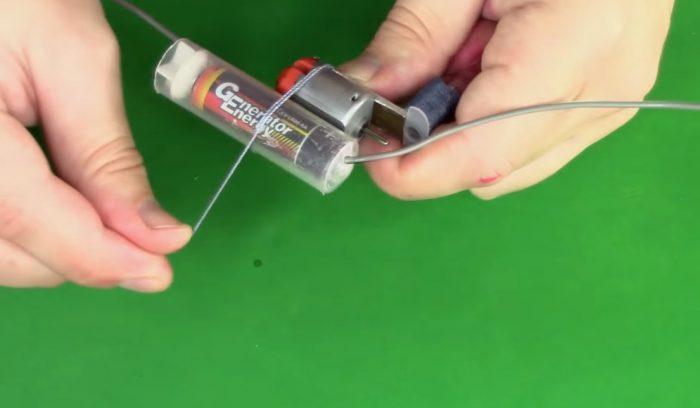

Шаг 14. Дополнительно шприц с батарейкой приматывается к моторчику. Затем нитка пропитывается клеем.

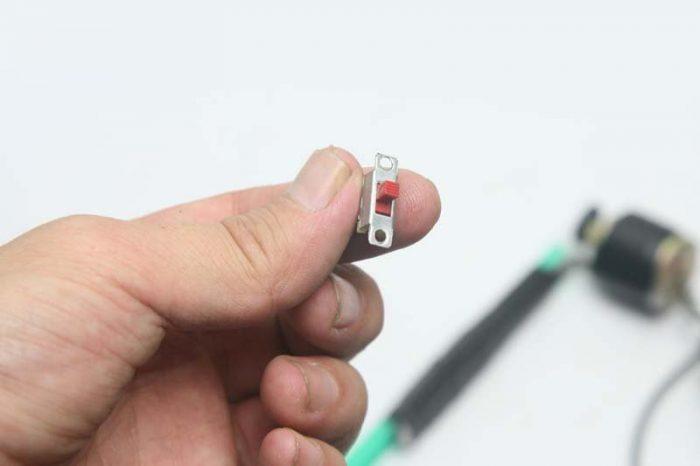

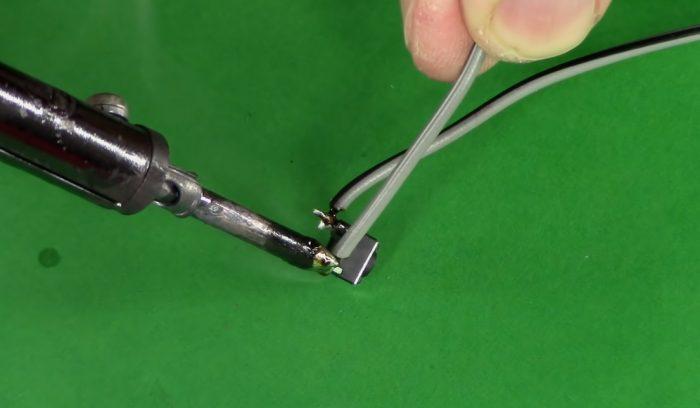

Шаг 15. Берется небольшая кнопка (от той же игрушки). К ней припаиваются концы проводов: один провод ведет от шприца с батарейкой к моторчику, второй – от моторчика к кнопке, третий – от кнопки к другой стороне большого шприца (плюс и минус). Вот что должно получиться в итоге.

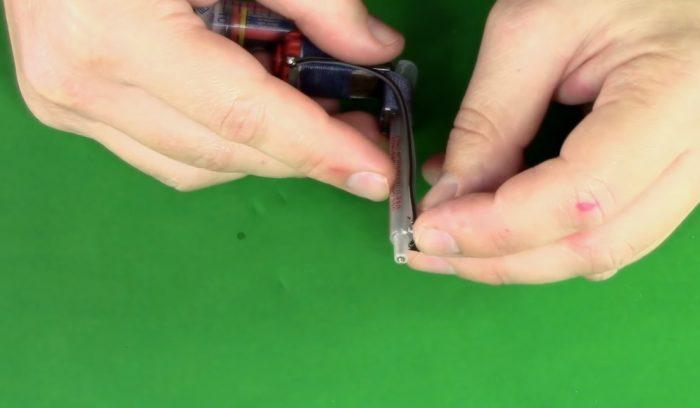

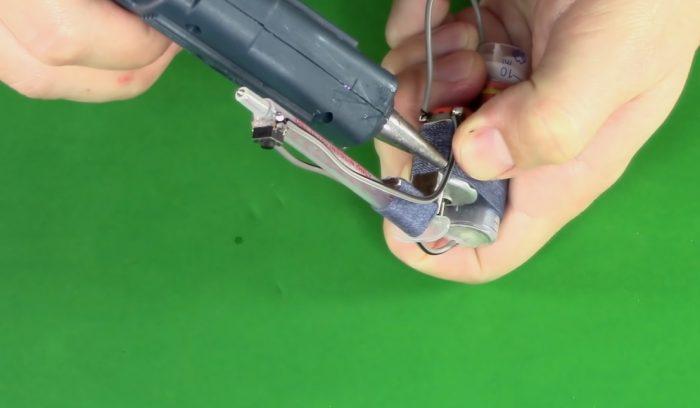

Шаг 16. Кнопка приклеивается к нижней части рукоятки тату-машинки. Провода также приклеиваются, чтобы не мешали при работе. Используется термопистолет.

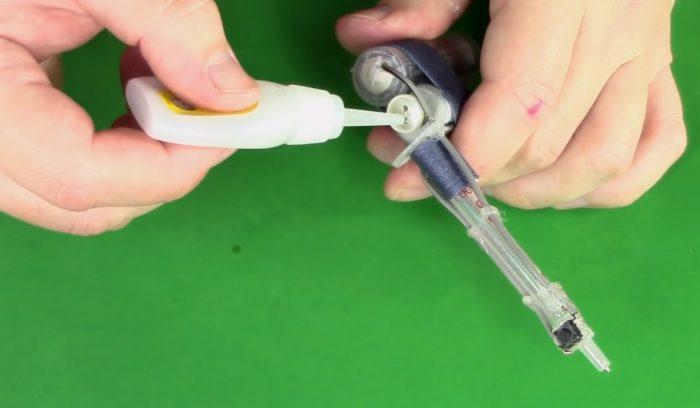

Шаг 17. Берется обычная пуговица, надевается на вал моторчика. Приклеивается.

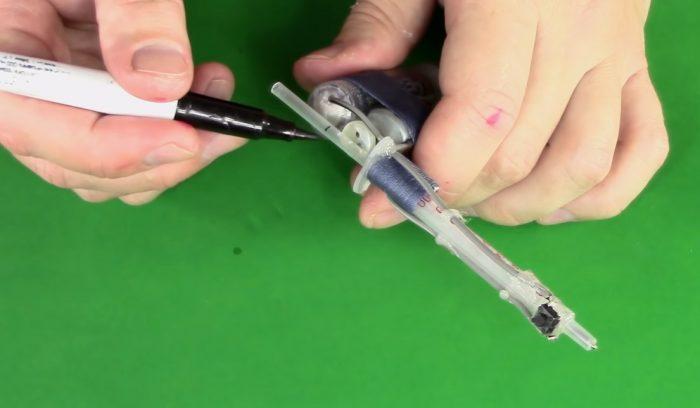

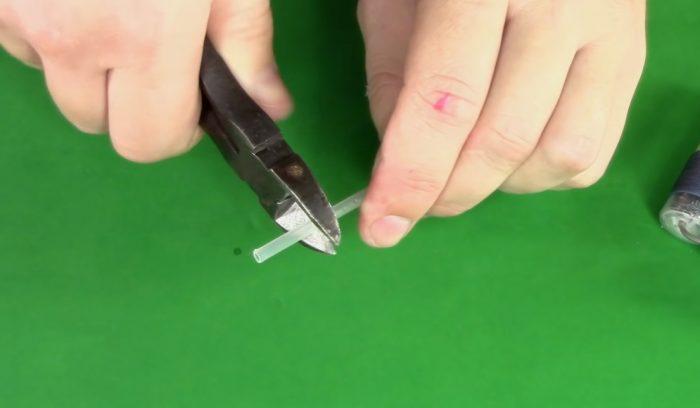

Шаг 18. В маленький шприц вставляется стержень от ручки, сверху отмечается линия обрезки лишней его части. Стержень обрезается.

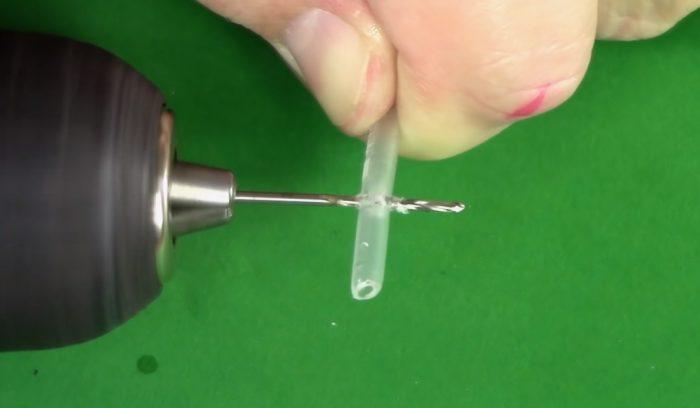

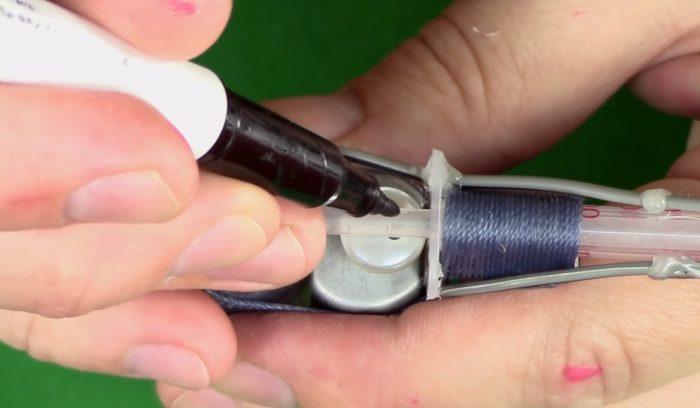

Затем стержень еще раз вставляется, на нем отмечается точка напротив свободного отверстия пуговицы. Тонким сверлом сверлится сквозное отверстие.

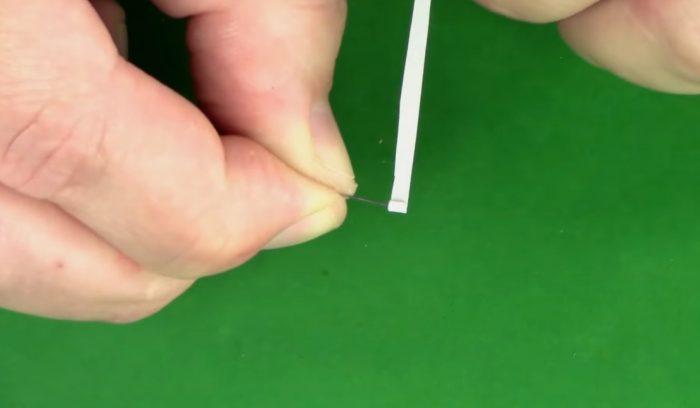

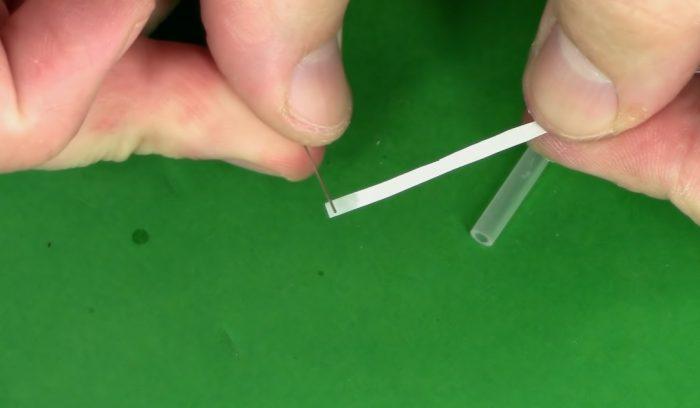

Шаг 19. Отрезается тонкая полоска бумаги (шириной около 0,5 см). Конец полоски приклеивается к иголке (сверху), после чего она наматывается на нее.

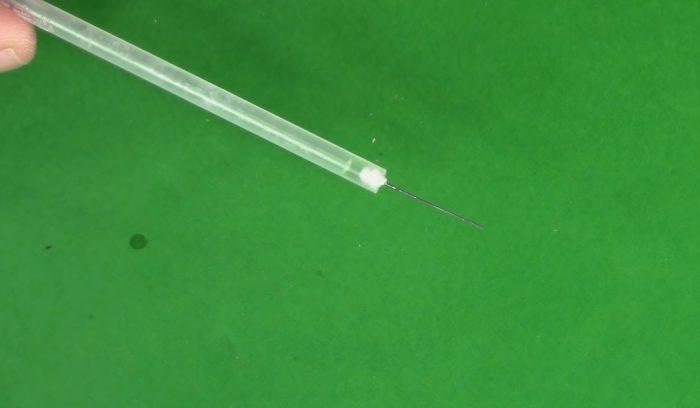

Шаг 20. Иголка с бумагой вставляется в нижнее отверстие стержня, приклеивается.

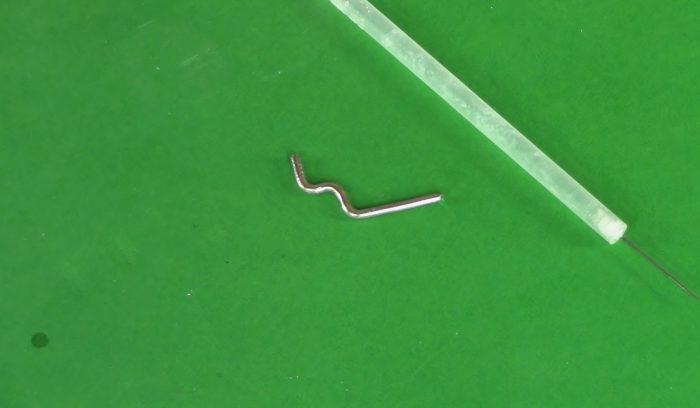

Шаг 21. Берется вот такая металлическая деталь (как на фото), ее можно изготовить самостоятельно.

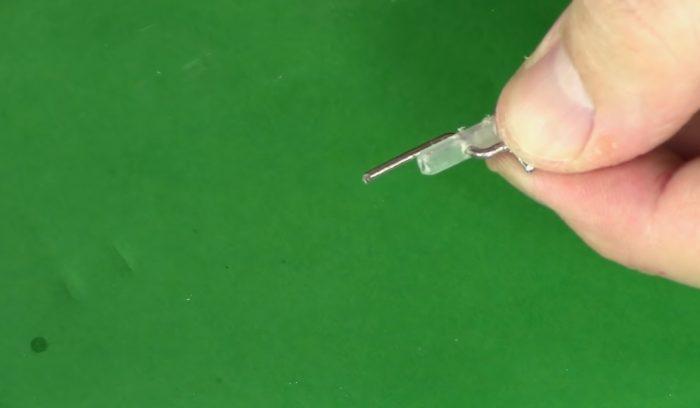

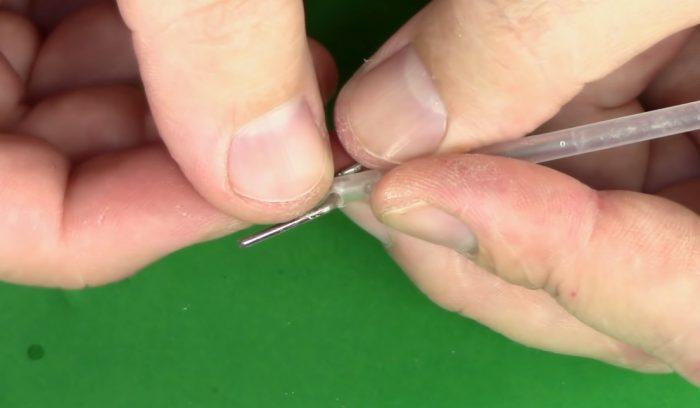

Деталь вставляется в отверстие на стержне, после чего крепится полоской скотча.

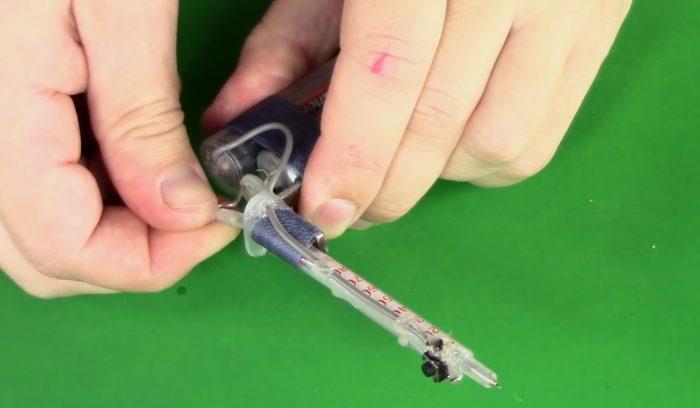

Шаг 22. Стержень с иголкой вставляется в шприц, свободный конец металлической детали заводится в отверстие на пуговице.

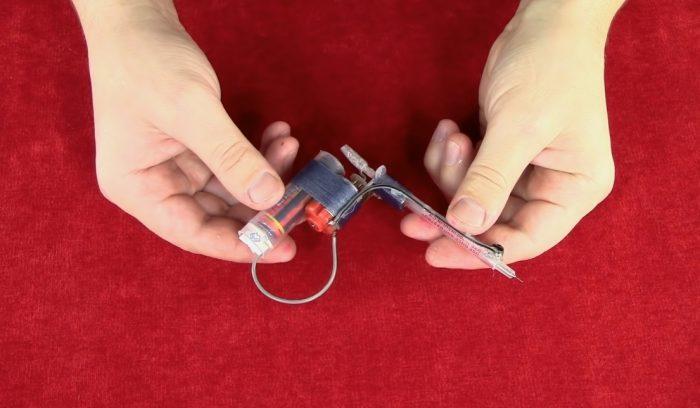

В принципе, все. Остается проверить работоспособность тату-машинки. Нажмите на кнопку. Все работает? Вот и отлично!

Видео – Как сделать тату-машинку без струны

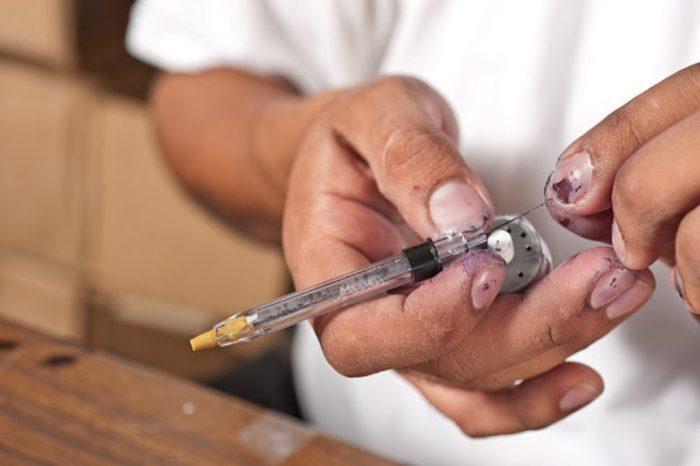

Как обрабатывать струну самодельной тату-машинки?

В Интернете вряд ли удастся найти вразумительное описание того, как выполнять обработку гитарной струны. А ведь этот этап – один из самых важных! Если это сделать неправильно, то струна будет хуже бить, причинять больше боли, портить четкость тонких линий. А потому расскажем про обработку струны максимально подробно.

Итак, возьмите струну и примерно отметьте, какая длина вам потребуется. Например, один конец струны возьмите плоскогубцами, а второй слегка натягивайте рукой. Там, где струна будет иметь острый кончик (старайтесь выбрать место поближе к плоскогубцам для экономии расходных материалов), поднесите зажигалку и нагрейте (для этого потребуется еще одна рука, потому без помощника не обойтись). Струна при этом должна быть натянута. В нагреваемом месте струна вначале докрасна раскалится, затем истончится и лопнет.

Изначально все струны упругие, а потому прямую форму не держат. Чтобы «уговорить» ее, один раз прогрейте докрасна. Отмерив требуемую длину, обкусите струну с помощью плоскогубцев. Тот ее конец, что прикрепится к моторчику, загните буквой «Г» (с длиной не перебарщивайте, иначе он будет цепляться при работе машинки).

В суровых тюремных (либо армейских) тату-машинках струну затачивают обо все, что есть под рукой: вначале об «нулевку», далее об спичечный коробок, а в конце – о стекло (если что-то отсутствует, его можно вычеркнуть из списка, но на работу уйдет больше времени). Гораздо лучший вариант – точильный камень для ножей (при затачивании кончик иглы нужно прижимать пальцем). При этом форма может быть любой – конусообразной, как у швейной иглы, или плоской, как «лопатка», бьющая в одной плоскости тонкую линию, а перпендикулярно – более широкую.

Еще один важный момент! Кончик иглы должен быть немного загнут, чтобы она пружинила и била в одну точку. Если кончик не загибать, а оставить прямым, то при выходе из машинки он начнет бить, куда попало, а потому ровные линии будет куда сложнее проводить.

После подготовки струны рекомендуем помыть ее с мылом. Почему не спиртом? Дело в том, что мыло растворяет различные биологические вещества, а спирт их «прижигает» к металлической поверхности. Хотя лучше сочетать оба способа. Если же вы не можете иметь сразу несколько струн, то прокалите кончик зажигалкой. Но заметим, что свойства металла из-за этого со временем ухудшаются, он становится совсем хрупким.

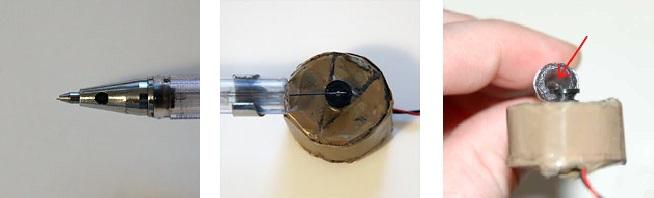

Отладка работы тату-машинки

Одного изготовления тату-машинки своими руками недостаточно – ее механизмы следует подогнать таким образом, чтобы устройство работало без сбоев. Практика показывает, что есть некоторые закономерности, о которых следует помнить. Если устраните мелкие нестыковки, то облегчите себе работу.

Вылет струны – это одна из самых больших проблем. Струна может утыкаться в носик ручки (или того, что вы использовали вместо нее) и выскакивать из крепежа. Настройте ее так, чтобы когда струна на валике находилась в крайнем заднем положении, ее заточенный конец выходил из корпуса всего на 0,5 мм.

Высота посадки моторчика также важна. Здесь можете использовать кусок трубки от обычного шарикового стержня, которая будет пригибать струну поближе к валику. Похоже на систему-ниппель, но благодаря этому количество вылетов из-за слабого крепления струны значительно сократится.

Также, когда вы впервые будете макать носик в краску, из него может не выходить весь воздух. Это может стать причиной появления на носике пенной капельки – казалось бы, запас краски имеется, но вот на коже не остается ничего. Решение проблемы: промокните тряпкой отверстие на носике (там образовался пузырек воздуха) и еще раз окуните в краску.

Подводя итоги. Правила нанесения татуировок

Мы разобрались, как сделать тату-машину в домашних условиях, а потому остается лишь ознакомиться с основными правилами, которые должны соблюдаться при нанесении татуировок.

1. Человек, которому наносится тату, предварительно должен плотно поесть. Так кровь отойдет к желудку и, соответственно, сократится кровотечение – бить станет проще, поскольку краска не будет вымываться из кожи.
2. Человек должен быть трезвым. После употребления алкоголя повышается давление, расширяются сосуды, а потому кровотечение усиливается.
3. Для протирания кожи нужно использовать чистую ткань (х/б, бинт), смоченную в кипятке (так татуировка заживет быстрее, корочка на ней будет значительно меньше), а не спирте. Дело в том, что спирт, приводящий к ожогам, препятствует процессам заживления. Им можно разве что дополнительно стерилизовать уже чистое оборудование.
4. После нанесения кожу следует промыть чистой водой с мылом, после чего нанести заживляющий крем (часто используют «Спасатель», «Бепантен») и на 24 часа наложить повязку, дабы рана не терлась о кожу.

И в заключение – небольшой совет для начинающих тату-мастеров: если плохо сделали какую-то татуировку, то можете перекрыть ее другой после заживления. Причем даже не один раз. Причем даже через несколько лет.
